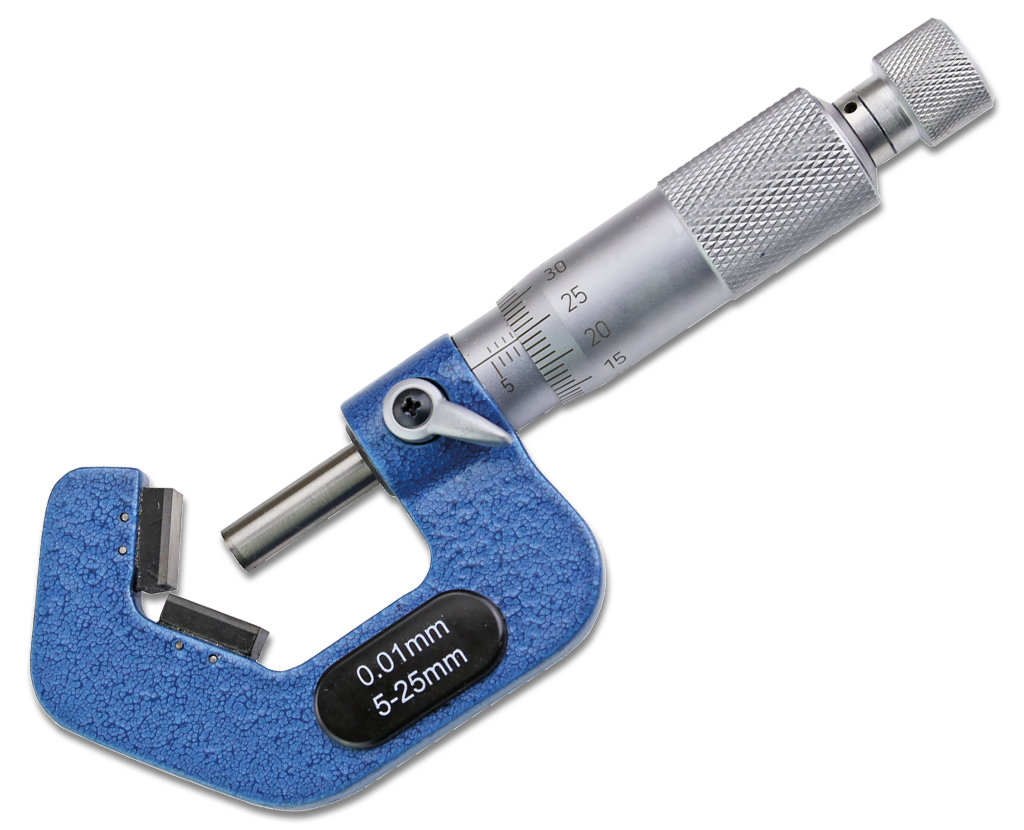

Bügelmessschraube mit Prismenamboss 108°, 5-schneidig 45 mm - 65 mm
Artikelnr: U2057103s
288,00 EUR
(zzgl. 19% MwSt. = 342,72 EUR)
(zzgl. Versandkosten)
Lieferzeit: 2 Wochen
Lieferzeiten vorbehaltlich Zwischenverkauf.
Bestellen oder Angebot anfordern:
☎ 0049 (0)351 4219125
🖷 0049 (0)351 4219127
✉ info@praezisionstools.de
Bügelmessschraube Prismenamboss 108°
für 5-schneidige Werkstücke 45 mm - 65 mm, Ablesung: 0,01mm, HM-Messflächen Ø6,5mm, Steigung 0,5mm, im Etui
▾ weitere Details ▾
Weitere Details
Bügelmessschraube Prismenamboss
Werkzeugbau
Zerspanungstechnik
Qualitätssicherung in der Fertigung
Präzisionsmesstechnik, speziell bei der Kontrolle von rotierenden Schneidwerkzeugen, bei denen die exakte Bestimmung des Durchmessers entscheidend ist
Allgemeine Informationen:
- Werksnorm
- Spindelsteigung 0,5mm
- Ableseteile mattverchromt
- Bügel lackiert
- Hartmetallmessflächen Ø 6,5mm
- Gefühlsratsche
Technische Daten
| Ablesung: | 0,01mm |
| Für Werkstücke: | 5-schneidig |
| Messbereich: | 45 mm - 65 mm |
| Messflächenwinkel: | 108 ° |
Anwendung:
- Messung von Schneidwerkzeugen mit ungerader Anzahl an Schneiden, insbesondere 5-schneidige Werkzeuge wie Fräser, Gewindebohrer, Reibahlen
- Prismenamboss sorgt für präzise Anlage und Ausrichtung der Werkzeuge während der Messung
- Typische Prismenwinkel: 108° für 5-schneidige
