Gewindelehrdorne und Gewindelehrringe

Gewindelehrdorne und Gewindelehrringe aus Stahl, Hartmetall oder Keramik für Unterschiedliche Gewindetypen: metrische ISO-Gewinde nach DIN13, Amerikanische Gewinde (UNC, UNF, UNEF), Withworth Rohrgewinde nach DIN ISO 228.
Gewindeprüfdorne mit Tiefenmessung für beide Messungen in einem Arbeitsgang.

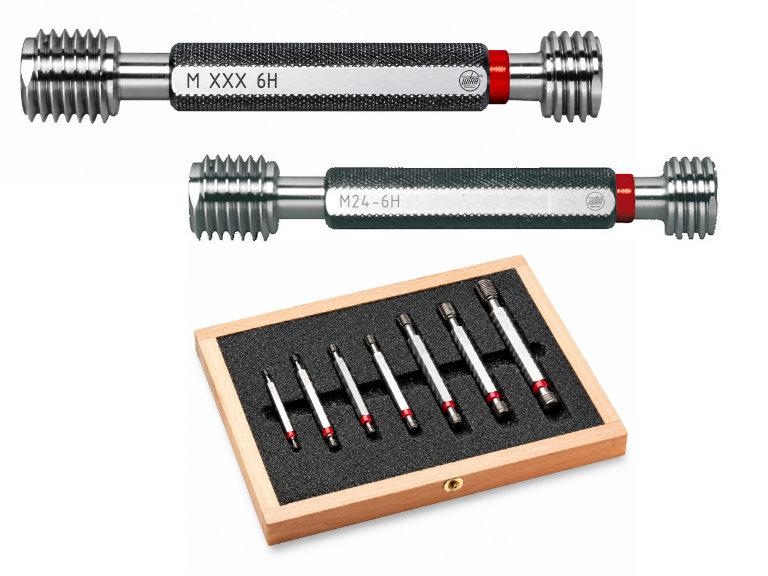

Gewindelehredorne Regel- & Feingewinde - Gewindelehrdorne aus gehärtetem Lehrenstahl zur Prüfung metrischer ISO-Regelgewinde und ISO-Feingewinde nach DIN 13 / ISO 1502. — Gewindelehredorne Regel- & Feingewinde

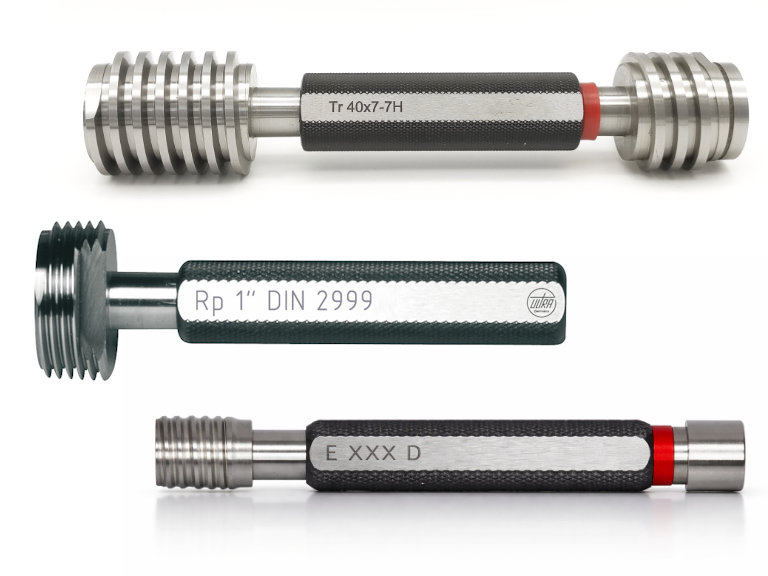

Gewindelehredorne weitere Gewindearten - Gewindelehrdorne aus gehärtetem Lehrenstahl für weitere genormte Gewindearten wie metrische ISO-Trapezgewinde, Whitworth-Rohrgewinde G und R, amerikanische Gewinde UNC, UNF, UNEF und NPT sowie Elektro... — Gewindelehredorne weitere Gewindearten

Gewindelehrdorne aus Keramik - Grenz-Gewindelehrdorne mit Gutseite aus Keramik und Ausschussseite aus Lehrenstahl. Gutseite absolut verschleißfest, extrem hart und korrosionsbeständig. — Gewindelehrdorne aus Keramik

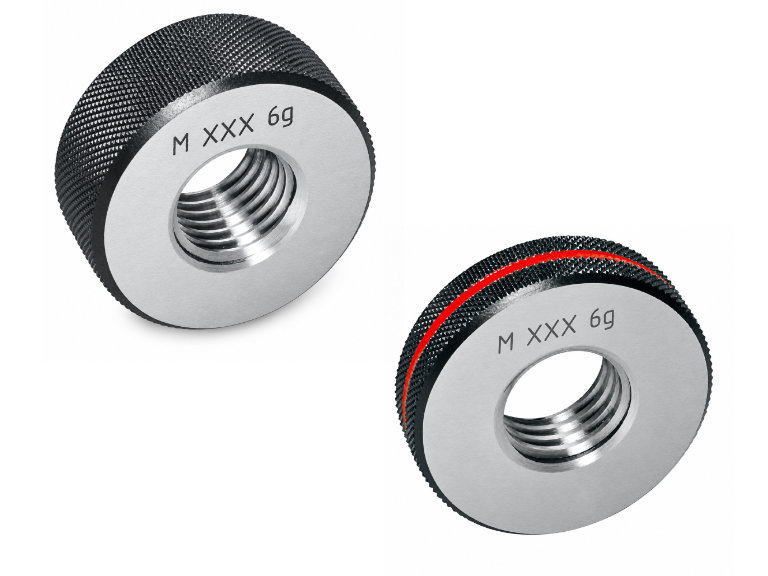

Gewindelehrringe Stahl - Gewindelehrringe aus gehärtetem Lehrenstahl zur Prüfung metrischer ISO-Regelgewinde und ISO-Feingewinde nach DIN 13 / ISO 1502. — Gewindelehrringe Stahl

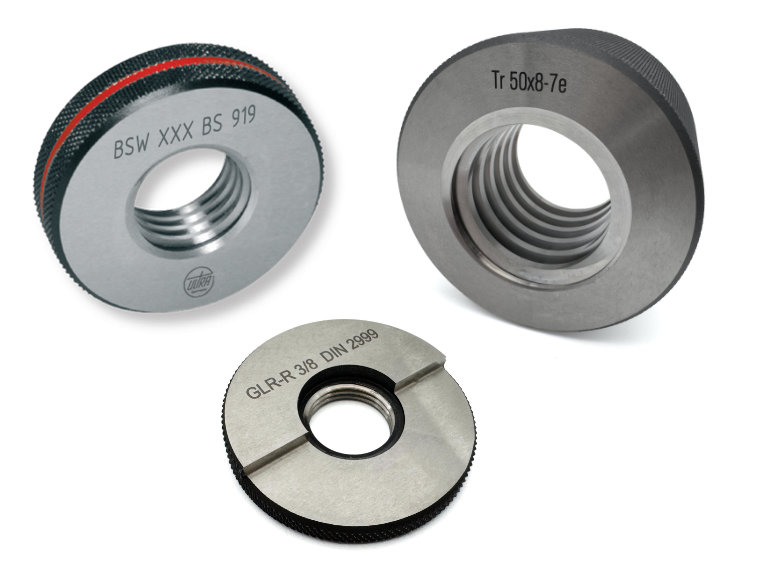

Gewindelehrringe weitere Gewindearten - Gewindelehrringe aus gehärtetem Lehrenstahl für weitere genormte Gewindearten wie metrische ISO-Trapezgewinde, Whitworth-Rohrgewinde G und R, amerikanische Gewinde UNC, UNF, UNEF und NPT sowie Elektro... — Gewindelehrringe weitere Gewindearten

Gewindelehrringe Hartmetall - Gewindelehrringe (Gut oder Aussschuss) 6g für metrisches ISO-Regelgewinde ISO 1502 (DIN 13) aus Hartmetall. — Gewindelehrringe Hartmetall

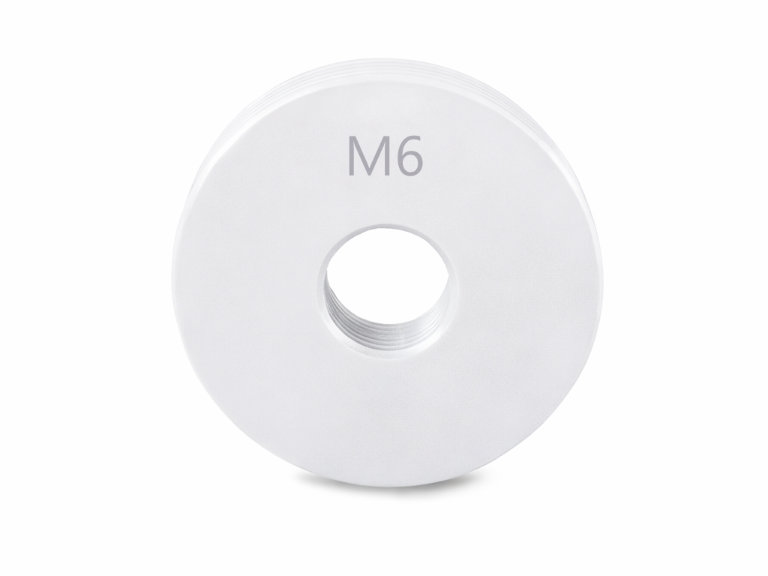

Gewindelehrringe Keramik - Gewindelehrringe (Gut oder Aussschuss) 6g für metrisches ISO-Regelgewinde ISO 1502 (DIN 13) aus Keramik. — Gewindelehrringe Keramik

Gewindeprüfdorne mit Tiefenmessung - Gewindeprüfdorne mit Tiefenmessung (leitech Instruments) zur Prüfung von Gewinde und Gewindetiefe in einem Arbeitsgang. Nach ISO 6H DIN 13. Mit Gut- und Ausschussseite... — Gewindeprüfdorne mit Tiefenmessung

Häufige Fragen

Warum hat eine Gewindelehre zwei Seiten: „GO“ und „NO-GO"?

Die Durchgangsseite („GO“) muss problemlos in das Gewinde eindringen sonst ist das Gewinde zu klein und nicht funktionsfähig.
Die Nicht-Durchgangsseite („NO-GO“) darf höchstens 2–3 Umdrehungen eindringen sonst ist das Gewinde zu groß und könnte unter Belastung versagen. Diese Zwei-Punkte-Prüfung stellt sicher, dass das Gewinde sowohl montierbar als auch belastbar ist ein entscheidendes Qualitätskriterium in der Metallverarbeitung.

Was ist eine Gewindelehre und wofür wird sie verwendet?

Eine Gewindelehre (auch Gewindemesslehre oder Gewindeprüflehre genannt) ist ein Werkzeug zur schnellen Prüfung der Passgenauigkeit von Innengewinden (z.B. in Muttern) oder Außengewinden (z.B. an Schrauben). Sie besteht aus einem festen, normierten Gewindeteil (Durchgangs- und Nicht-Durchgangsseite), das nach DIN/ISO-Normen gefertigt ist. Mit ihr lässt sich schnell feststellen, ob ein Gewinde innerhalb der zulässigen Toleranzen liegt ohne auf teure Messgeräte angewiesen zu sein. Sie wird hauptsächlich in der Fertigung, Reparatur und Qualitätssicherung eingesetzt.

Wie erkenne ich, welche Gewindelehre ich für mein Gewinde brauche?

Wählen Sie die Gewindelehre anhand folgender Merkmale:

Gewindetyp: Metrisch (M), Zoll (UNC/UNF), Rundgewinde (Tr), etc. Nennmaß: z.B. M8, M10, 1/4"-20 UNF
Gewindesteigung: z.B. M8×1,25 oder M8×1,0 (Feingewinde)
Genauigkeitsklasse: meist 6H (Innengewinde) oder 6g (Außengewinde) – diese müssen mit dem Bauteil übereinstimmen.

Achten Sie auf die Kennzeichnung auf der Lehre selbst (z.B. „M10×1,5 GO/NO-GO“). Bei Unsicherheit nutzen Sie einen Gewindemessdraht oder das Gewindemaßblatt zur Abgleichung.
