Gewindelehrringe aus gehärtetem Lehrenstahl

Gewindelehrringe für metrische ISO-Regelgewinde, -Feingewinde oder -Trapezgewinde nach DIN 13.
Gewindelehrringe für Amerikanische Einheitsgewinde UNC und UNF, Extra-Feingewinde UNEF oder Rohrgewinde NPT.
Gewindelehrringe für Withworth Rohrgewinde oder keglige Rohrgewinde.

Metrisches ISO Regelgewinde - Gewindelehrringe (Gut oder Aussschuss) 6g für metrisches ISO-Regelgewinde ISO 1502 (DIN 13) aus Lehrenstahl gehärtet... — Metrisches ISO Regelgewinde

Metrisches ISO Feingewinde - Gewindelehrringe (Gut oder Aussschuss) 6g für metrisches ISO-Feingewinde ISO 1502 (DIN 13) aus Lehrenstahl gehärtet... — Metrisches ISO Feingewinde

Metrisches ISO Trapezgewinde - Gewindelehrringe (Gut oder Aussschuss) 7e für metrisches ISO-Trapezgewinde DIN 103 aus Lehrenstahl gehärtet... — Metrisches ISO Trapezgewinde

Withworth Rohrgewinde - Gewindelehrringe nach DIN ISO 228 für Withworth Rohrgewinde aus gehärtetem Lehrenstahl. Gut- oder Aussschuss-Gewindelehrring A. — Withworth Rohrgewinde

Withworth Rohrgewinde (kegelig) - Gewindelehrringe nach DIN 2999 für kegeliges Withworth Rohrgewinde aus gehärtetem Lehrenstahl mit Toleranzstufen. — Withworth Rohrgewinde (kegelig)

Amerikanisches Einheitsgewinde - Gewindelehrringe 2A nach BS919 für amerikanisches Einheitsgewinde UNC, UNF aus gehärtetem Lehrenstahl. Gut- oder Aussschuss-Gewindelehrring. — Amerikanisches Einheitsgewinde

Amerikanisches Extra-Feingewinde - Gewindelehrringe 2A nach BS919 für amerikanisches Extra-Feingewinde UNEF aus gehärtetem Lehrenstahl. Gut- oder Aussschuss-Gewindelehrring. — Amerikanisches Extra-Feingewinde

Amerikanisches Rohrgewinde - Gewindelehrringe nach ANSI/ASME B.1.20.1 für amerikanisches Rohrgewinde NPT aus gehärtetem Lehrenstahl mit Toleranzstufen. — Amerikanisches Rohrgewinde

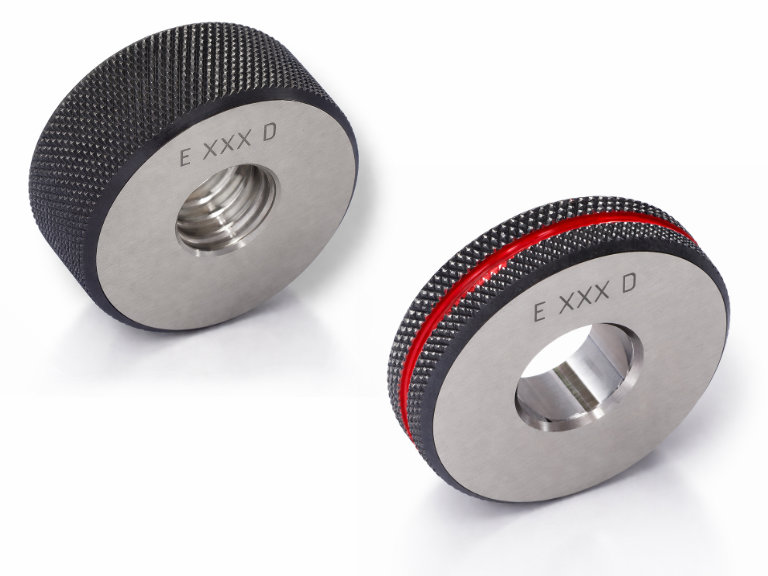

Elektrogewinde / Edisongewinde - Gut- und Ausschussgewindelehrringe für Edisongewinde nach DIN 40400 dienen zur präzisen Prüfung von Außengewinden an Lampensockeln und vergleichbaren Bauteilen. — Elektrogewinde / Edisongewinde

Häufige Fragen

Wie unterscheidet sich der Gut-Lehrring vom Ausschuss-Lehrring?

Der Gut-Lehrring muss sich leicht und ohne Kraftaufwand über das Außengewinde schrauben lassen, wodurch bestätigt wird, dass das Gewinde innerhalb der Toleranz liegt. Der Ausschuss-Lehrring hingegen darf nicht oder nur wenige Umdrehungen ansetzen, da er prüft, ob das Gewinde zu groß gefertigt wurde.

Wofür wird ein Gewindelehrring verwendet?

Ein Gewindelehrring dient zur Prüfung der Maßhaltigkeit und Toleranz eines Außengewindes. Er überprüft, ob ein Gewinde das geforderte Nennmaß und die Toleranzklasse erfüllt, ohne dass eine detaillierte Messung mit Messschrauben erforderlich ist.
